Accutex



- WIRE GUIDE




Order No.

Specification

KC101

431.022 (0.10mm) 431.114 (0.15mm) 431.112 (0.20mm)
432.511 (0.25mm) 432.512 (0.30mm)

ROBOFIL,100,200,400,600, 2000,4000,1020,2020,4020 ROBOFIL, 300,500,310,510
Diameter: 0.105 - 0.335

KC102

431.027 (0.10mm) 431.124 (0.15mm) 431.122 (0.20mm)
430.586 (0.25mm) 432.814 (0.30mm)

ROBOFIL,100,200,400,600, 2000,4000,1020,2020,4020 ROBOFIL, 300,500,310,510
Diameter: 0.105 - 0.335



- POWER FEED CONTACT


Order No.

Specification



Original No.

KC001

upper & lower

12 x 12 x 5 mm

100432997

KC001P

upper & lower

12 x 12 x 5 mm, Tungsten carbide

  Polished

100432997

KC001G

upper & lower

12 x 12 x 5 mm, Tungsten carbide

  Coated with Titanium

100342166

KC002

lower

D=25 mm

 RFL x00 series

806549

KC003

upper & lower

D=9.5 x 3.8 mm x 3 mmT

EF-320.330.630.930

106462

KC004

Centering eye

19 x 10 x 0.80 mmT

RFL 310/510/x000

100441275

KC005

Without groove  /Left

OD50 x ID8 x 24 mmT

 RFL 290/3x0/5x0

130003174

100449019

KC006

4 groove/Right

OD50 x ID8 x 24 mmT

 RFL 290/3x0/5x0

130003173

100449329

KC005-1

Without groove  /Left

OD50 x ID12 x 14 mmT

 RFL 290/3x0/5x0

130003359

KC006-1

2 groove  /Right  OD50 x ID12 x 14 mmT

 RFL 290/3x0/5x0

130003360

KC007

 upper

12 x 12 x 10 mmT,  Polished

 RFL  x030si series

200630654





- Nozzle




Order No.

Specification



Original No.

KC201

Nozzle D=7.0 mm complete

upper & lower

RFL 3x0/5x0

104323510

KC202

Plastic nut lower

RFL 3x0/5x0

100443733

KC203

Plastic nut for upper head

RFL 3x0/5x0

100447011

KC204

Water nozzle standard type D=5.5 mm

 RFL 3x0/5x0

/1020/M

100446021

KC204-1

Nozzle D=7.0 mm

RFL 3x0/5x0

100449031

KC205

Water nozzle flat type

D=5.50 mm

100448473

KC206

Nozzle for lower head

30 x 33 mmT

 RFL 230/330F

200542646





- OTHERS




Order No.

Specification



Original No.

KC301

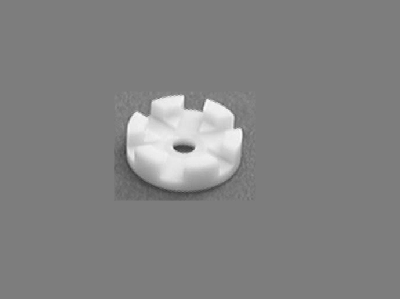

Threading nozzle ceramic D=1.80 mm

100431787

KC301-1

Threading nozzle ceramic D=0.80 mm

100431958

KC400

Contact brush lower

RFL 3x0/5x0

100446687

KC401

Cutter Z16

OD30 x ID12 x 6 mmT

RFL 230/290

100434447

KC402

Lower contact support

15 x 15 x 24 mm

RFL  x000/x020

series

100444728

KC402-1

Upper contact support

13 x 17 x 24 mm

RFL 290/x10/330F/

x000/x020

100444750

KC403

Spring F=1.0 mm D=32.0 mm

for lower water nozzle

100446201

KC404

Grounding cable for contact brush

 RFL 290/x10

100446736

KC405

Contact sleeve for lower head

 RFL 3x0/5x0

100448679

KC406

Upper current supply

 RFL 3x0/5x0

/100/1020

104447530

KC407

Wire drive pulley

OD=40 x ID=12 x 6.0 mmT

 RFL 330F

100542999

KC408

Contact sleeve lower head long type

 RFL x030 series

130003362

KC409

Cutter knife D=8 x 14 mm

 RFL 330F/440

135001012

KC410

Support  contact lower head

19 x 25 mm

 RFL 230/330F

/240/440

200434002

KC411

Moving cutter tungsten carbide

D=9.0 x 4.1mm

200448792

  Lead in tube to cutter

200543722

135009479
